Brandschutzmanschette SES

Wählen Sie einzelne Artikel in der nachfolgenden Tabelle für Detailinformationen, weitere Bilder und Dokumente.

Brandschutzmanschette SES

  • Höhe: 75 mm
  • Baustoffklasse / Bedingung: B2 - Normal entflammbar / nach DIN 4102
  • Lagerfähigkeit ab Herstellung Bedingung: bei 5°C bis 30°C

Artikelbeschreibung lesen

In 11 Ausführungen erhältlich

Preisanzeige für Kunden nach Anmeldung

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf über 30.000 Produkte zugreifen

Ausführungen

Mit Hilfe unseres Filters können Sie Ihre Suche durch die Auswahl von Attributen verfeinern.

Art.-Nr. Nennweite DN Innendurchmesser Außendurchmesser Dicke Anzahl VPE
Preis/VPE
0839 420 032
DN 32 32 mm 55 mm 11,5 mm
0839 420 040
DN 40 41 mm 63 mm 11,5 mm
0839 420 050
DN 50 50 mm 73 mm 11,5 mm
0839 420 063
DN 63 60 mm 86 mm 11,5 mm
0839 420 078
DN 78 80 mm 101 mm 11,5 mm
0839 420 090
DN 90 90 mm 113 mm 11,5 mm
0839 420 110
DN 110 110 mm 133 mm 11,5 mm
0839 420 125
DN 125 125 mm 160 mm 17,5 mm
0839 420 135
DN 135 135 mm 170 mm 17,5 mm
0839 420 140
DN 140 140 mm 175 mm 17,5 mm
0839 420 160
DN 160 160 mm 195 mm 17,5 mm

Verpackungseinheit

Die Verpackungseinheit (EU) gibt die Anzahl der Artikel in einer Box an, die der Verpackung des Produkts entspricht. Hier geben Sie die gewünschte Menge an UE an.

Aufbau unserer Artikelnummer

Die Artikelnummer setzt sich wie folgt zusammen: VVVVAAABBB
VVVV = 4 Stellen für Vornummer (Achtung, erste Stelle ist derzeit immer eine 0)
AAA = 3 Stellen für Abmessungsteil 1
BBB = 3 Stellen für Abmessungsteil 2

Beispiele für den Artikelnummeraufbau:
Beispiel 1: Schraube in der Abmessung 4x10 mm:
VVVVAAABBB
00574 10 (2 Leerzeichen zwischen der 4 und der 10)

Beispiel 2: Schraube in der Abmessung 10x20 mm:
VVVVAAABBB
005710 20 (1 Leerzeichen zwischen der 10 und der 20)

Beispiel 3: Unterlegscheibe mit einem Innendurchmesser von 6 mm:
VVVVAAABBB
04076

Information zur Preisanzeige

Preis pro Verpackungseinheit (VE):
Der dargestellte Preis entspricht immer der angezeigten Verpackung, bei einer VE von 250 also der Preis für 250 Stück, bei einer VE von 300 der Preis für 300 Stück.

Preis mit Preisschlüsseldarstellung (PSL):
Der Preis gilt immer für eine Menge, die über den Preisschlüssel geregelt ist:
Preis für 1 Stück
Preis für 100 Stück
Preis für 1000 Stück

Menge

Die Mengenangabe zeigt die Anzahl der im Auftrag oder in der Lieferung enthaltenen Stück bzw. Mengeneinheit des jeweiligen Artikels.
Bei chemisch-technischen Produkte werden die Entsorgungskosten im Gegensatz zu Verkaufs- und Umverpackungen separat ausgeweisen. Die Aufgliederung der einzelnen Kosten finden Sie im an den betreffenden Produkten und auch im Warenkorb, sowie in unseren Allgemeinen Geschäftsbedingungen (AGB).
Art.-Nr. Kundenmaterialnr.

Gefahrstoff

Produktinformationen

RECA Katalog

Katalogseite als PDF  |

Datenblätter()

Datenblätter ()

CAD-Daten  |

Technische Informationen

Exklusiv für Gewerbetreibende

Jetzt registrieren und auf über 30.000 Produkte zugreifen

Kundenservice anrufen: 0800 7322667

Preisanzeige für Kunden nach Anmeldung


Brandschutzmanschette bestehend aus einem Stahlblechgehäuse und einer Brandschutzeinlage aus dämmschichtbildendem, halogenfreiem Phenoplast.

Anwendungsgebiet:


Systemkomponente für die Kombischottsysteme Brandschutzstein 170, Brandschutzplatte oder Brandschutzschaum 2K zur Abschottung von brennbaren Rohren.

Kabelabschottung S 90 / S 120 für Massivwände und leichte Trennwände sowie S90 für Massivdecken. Brandabschottung für Elektroinstallationsrohre (EIR) bis Ø 50 mm sowie Speedpipes bis Ø 80 mm.

Rohrabschottung R 90 / R 120 von Kunststoffrohren bis max. 160 mm Außendurchmesser in Massivwänden, leichten Trennwänden und Massivdecken

Hinweis:


Bitte vor Gebrauch den jeweiligen Verwendbarkeitsnachweis beachten und nach Vorgabe montieren!

Vorteile:


  • Manschettenquerschnitt im Kabelschott zu 100 % belegbar

  • Elektroinstallationsrohre (EIR) im Kabelschott auch unbelegt/leer zulässig

  • Durchführung von Elektroinstallationsrohre als Einzelrohre oder Bündel möglich

  • Aufgrund der schlanken Ausführungsformen können die Manschetten ohne Abstand bei nebeneinander liegenden Rohren oder in Eckbereichen angeordnet werden


Anleitung:

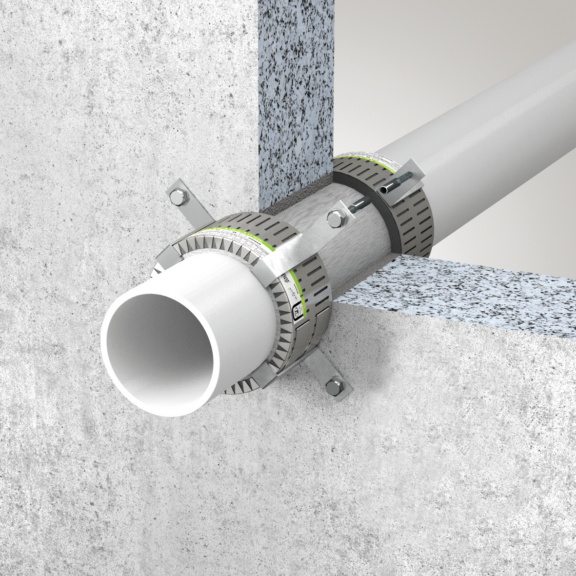

Die Brandschutzmanschette kann in das Massivbauteil eingemörtelt oder mit Haltewinkeln direkt vor das Massivbauteil befestigt werden. Bei der Anordnung an leichte Trennwände oder den dafür zugelassenen Kombiabschottungen werden sie mittels Haltewinkeln, die untereinander mit Gewindestäben M6 verbunden sind, befestigt. Die Winkel-Sets, Gewindestangen- und Schrauben-Sätze sind als Zubehör erhältlich.
