Verbindungsklemme Wago Serie 221

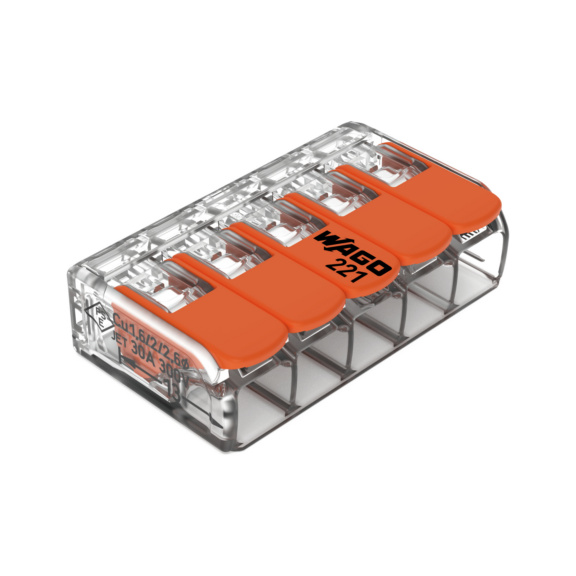

WAGO Verbindungsklemme 5-Leiter, 221-615 0.5-6 mm²
Art.-Nr. 0556221615
EAN 4055143715478
Jetzt registrieren und auf über 40.000 Produkte zugreifen
Verbindungsklemmen, die in der Praxis erheblich die Arbeit erleichtern
Bedingt durch die extrem kleinen Abmessungen eignen sich die COMPACT-Verbindungsklemmen von WAGO ideal für enge Platzverhältnisse.
Ebenfalls beeindruckend: Das transparente Gehäuse: Nun erkennen Sie auf einen Blick nicht nur, ob die Leiter richtig kontaktiert sind, sondern auch ob deren Abisolierlängen passend sind. Zwei gut zugängliche Prüföffnungen, eine in Leiteranschlussrichtung sowie eine auf der gegenüberliegenden Seite, schaffen selbst im eingebauten Zustand komfortable Prüfbedingungen.
Die Verbindungsklemmen begeistern aber auch durch ein erleichtertes Bedienen: Die Betätigungshebel lassen sich nun mit spürbar geringerem Kraftaufwand öffnen und schließen. Dank seitlicher Griffmulden haben Sie die 221 in jeder Situation fest im Griff.
Eine Verbindungsklemme – alle Leiterarten
Die 2-, 3-, 5-, und 10-Leiter-Klemmen verbinden feindrähtige Leiter sowie ein- und mehrdrähtige Leiter.
Damit sind die Klemmen hervorragend geeignet, verschiedene Leiterarten und -querschnitte miteinander zu verbinden. Verzinnte Stromschienen sorgen dabei für einen dauerhaft gasdichten und sicheren Kontakt der Leiter.
Vorteile:
Bis zu 40 % weniger Platzbedarf als die Vorgängerserie WAGO 222.
Transparentes Gehäuse zur Sichtkontrolle der korrekten Leiterposition und der korrekten Abisolierlänge.
Komfortables Anschließen durch geringere Betätigungskräfte.
Individuell mischbare Leiterarten und Anschlussquerschnitte.
Zwei Prüföffnungen für alle gängigen Prüfspitzen.
Datenblätter(X)
Anzahl Leiter | 5 STK |
Anzahl Leitungen | 5 STK |
Drahtquerschnitt min./max. | 0,5-6,0 mm² |
Drahtquerschnitt min. | 0,5 mm² |
Drahtquerschnitt max. | 6,0 mm² |
Abisolierlänge min./max. | 12-14 mm |
Nennstrom | 41 A |
Nennspannung | 450 V |
Entflammbar | Selbstverlöschend nach UL94 V2 |
Dauergebrauchstemperatur max. | 105 °C |
Umgebungstemperatur max. | 85 °C |
Breite | 36,7 mm |
Tiefe | 21,1 mm |
Höhe | 10,1 mm |
Farbe | Transparent |
Werkstoff Gehäuse | Polycarbonat |
Abisolierlänge min. | 12 mm |
Abisolierlänge max. | 14 mm |
