Rahmenwechselgarnitur Drücker/Knopf
edi Rahmengarnitur Drücker/Knauf PZ, Alu F1 silberfarbig 8/92 mm
Mit Druckguss-Unterkonstruktion
![](https://media.witglobal.net/source/eshop/stmedia/reca/images/std.lang.all/resolutions/category/78px/3117718.jpg)
Jetzt registrieren und auf über 40.000 Produkte zugreifen
Mit Druckguss-Unterkonstruktion
- Festdrehbare Lochteilverbindung durch Verbördelung
- Feste Verbindung von Griff durch verdeckte Verschraubung im Außenschild
- Rechts/links verwendbar
- Vernieteter Anbohrschutz im Außenschild
- Seitliche Rastnasen zum Aufclipsen gewähren eine stabile Fixierung der Deckschilder auf dem Grundschild
- Innendrücker mit Rückholmechanik
- Der Profilzylinder wird eng umfasst. Der Schluss-Zuhaltungsbereich wird geschützt
- Druckguss-Unterkonstruktion
- 3-fache Verschraubung (Bohrloch-Durchmesser für M6)
Hinweis:
Schildhöhe Außen und Innen: je 10 mm
Metallstütznocken im Außenschild: 10 mm

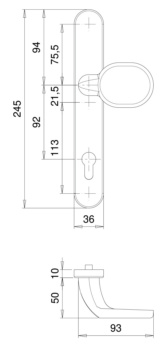

Bohrbild:
obere Stütznocke/Mitte Nuss: 75,5 mm
mittlere Stütznocke/Mitte Nuss: 21,5 mm
untere Stütznocke/Mitte Nuss: 134,5 mm
Zubehör bitte gesondert bestellen:
7212 231 442: für Wechselgarnitur TS 60-65 mm bestehend aus 1 Wechselstift 8x100, 3x Liko-Schraube M6x70 mm
7212 231 443: für Wechselgarnitur TS 65-70 mm bestehend aus 1 Wechselstift 8x100, 3x Liko-Schraube M6x75 mm
Datenblätter(X)
![]() | |
Schlosstyp | Profilzylinder |
Vierkantgröße | 8 mm |
Entfernung | 92 mm |
Breite | 36 mm |
Höhe | 245 mm |
Tiefe | 10 mm |
Werkstoff | Aluminium |
Farbe | Silber F1 |
RAL Farbwert auswählen
ACHTUNG: Die Bildschirmdarstellung der Farbe weicht vom wirklichen Farbton ab!
