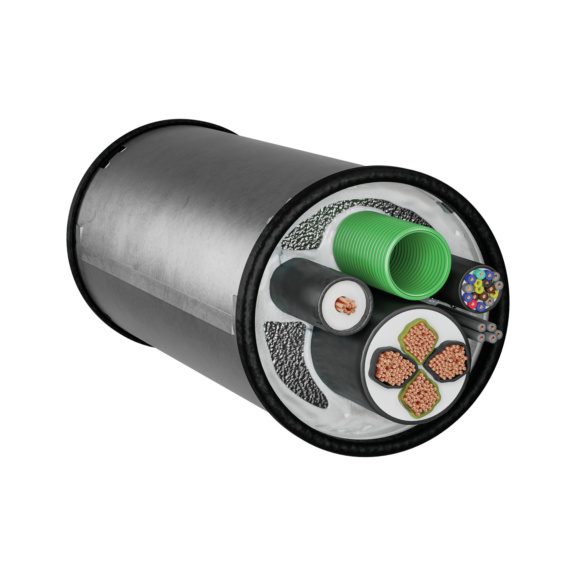

Kabelboxen WD90 rund

WD90 Kabelboxen sind feuerbeständige S90 Kabelabschottungen nach DIN 4102-9. Sie sind sofort einsatzfähig und können einfach und schnell eingebaut werden. Der Spalt zwischen Box und Bauteil wird mit Mörtel oder Gips verfüllt.

Anwendungsgebiet:

Die WD90 Kabelboxen in runder Ausführung sind für Kernlochbohrungen bis 270 mm Durchmesser einsetzbar. Sie können in leichten Trennwänden, Leichtbauwänden und Massivwänden ab 100 mm Dicke sowie Decken ab 150 mm Dicke eingebaut werden. Der Einbau in Holzbalkendecken ist ebenfalls möglich (auf Anfrage).

Einsatzgebiete:

Folgende Medien dürfen hindurchgeführt werden:
- alle Mantelkabel bis 80 mm Durchmesser,
- Kabelbündel bis 100 mm Durchmesser,
- Lehrrohre bis 63 mm Durchmesser nach DIN EN 61386,
- Hohlleiter bis 68 mm x 41 mm
- Koaxialhohlleiter bis 60 mm Durchmesser,
- Bündelrohrsysteme bis 50 mm Durchmesser sowie
- Aderleitungen bis 24 mm Durchmesser.
- Leerrohrbündelungen sind ebenfalls erlaubt.
- Abweichungen und Sonderlösungen auf Anfrage

Hinweis:

Bautoleranzen sind bei der Planung mit zu berücksichtigen!

Bitte vor Gebrauch den jeweiligen Verwendbarkeitsnachweis beachten und nach Vorgabe montieren!

Vorteile:

Bei bereits vorhandener Belegung ist ein nachträglicher Einbau der Box ohne großen Aufwand möglich
Eine Nachinstallation von Medien ist sehr leicht machbar
Kabelboxen sind 100% belegbar
Der Gesamtleiterquerschnitt ist unbegrenzt
Kein Abstand zwischen den Installationen vorgeschrieben
Keine Beschichtungen, Beplankungen, Manschetten oder Bandagen notwendig
Kabelboxen sind je nach Aufbau für erhöhte Schallschutzanforderungen geprüft
Kabelboxen sind nicht schulungspflichtig

Lieferumfang:

Kabelbox, Kennzeichnungsschild
