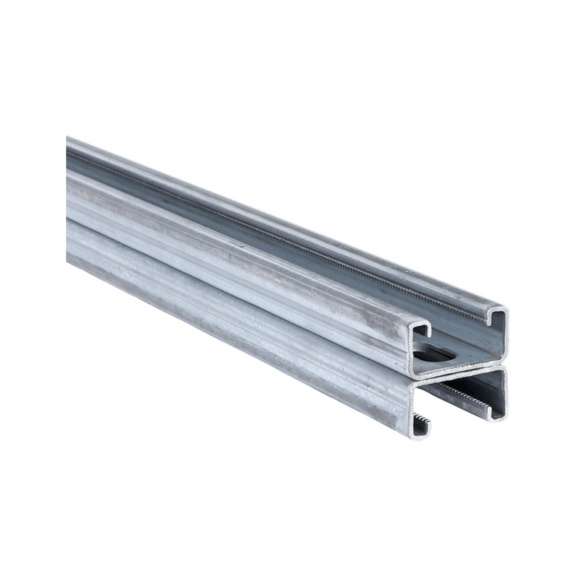

Doppelschiene ZS 41 plus

Doppelschienen sind Rücken an Rücken verbunden und besitzen nach innen gebogene Flanken mit der charakteristischen ZS-Verzahnung.

- universelles Schienensystem
- gleichmäßiges Lochbild
- Schnittmarkierungen alle 50mm auf den Profilseiten

Anwendungsgebiet:

Das System "Zahnschienen" bietet beste und sichere Montagemöglichkeiten im mittleren und höheren Lastbereich. Ideal für die Rohrmontage, als Tragkonstruktion für Lüftungskanäle oder als Träger für eine Kabeltrasse in der Elektroinstallation. Die für Schienen und Konsolen typische Verzahnung im umgebördelten Innenbereich ermöglicht sichere seiten- und höhenverstellbare Befestigungen mit formschlüssigen Verbindungen von allen Anbauteilen und Aufhängungen.

WICHTIG: Die Schienen sind nur für den Innenbereich geeignet!

Einsatzgebiete:

Befestigung an Decke und Wand:
Die Zahnschienenverankerung wurde bei der Berechnung der Lasten nicht berücksichtigt. Die erforderlichen Schrauben und/oder Dübel müssen für die maximal zulässige Schienenbelastung geeignet sein.
Belastung:
Wenn die Montage mit Schiebemuttern erfolgt (Abhängung), darf die Belastung den für die Schiebemuttern zulässigen Maximalwert nicht übersteigen! Bei hohen Belastungen sollte deshalb die Montage im Durchsteckverfahren erfolgen.

Vorteile:

Das neue Design in Kombination mit dem eingesetzten Clinchverfahren ermöglicht eine höhere Stabilität der Schiene, wodurch die Materialstärke und somit auch das Schienengewicht reduziert werden konnten.

Hinweis:

ACHTUNG: Alle VPE-Angaben sind in METER!

Schienen und Doppelschienen in 6m-Länge werden separat als Stückgut versendet. Bitte erfragen Sie die dazu anfallenden Frachtkosten in unserem Verkauf-Innendienst.
